Fittings

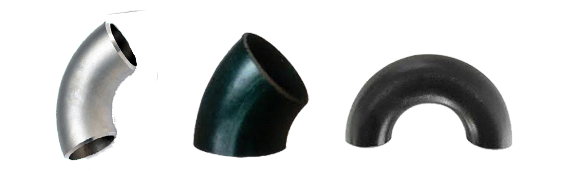

ELBOW SIZE

ANSI

Nominal Pipe Size (NPS)	Outside Diameter at Bevel D	Center-to-End			Center-to-Center		End-to-End
		90˚Elbow		45˚Elbow	180˚RETURN		180˚RETURN
		A		B	O		K
		Long	Short	Long	Long	Short	Long	Short
½ ¾ 1 1¼ 1½	0.84 1.05 1.32 1.66 1.90	1.50 1.50 1.50 1.88 2.25	- - 1.00 1.25 1.50	0.62 0.75 0.88 1.00 1.12	3.00 3.00 3.00 3.75 4.50	- - 2.00 2.50 3.00	1.88 2.00 2.19 2.75 3.25	- - 1.62 2.06 2.44
2 2½ 3 3½ 4	2.38 2.88 3.50 4.00 4.50	3.00 3.75 4.50 5.25 6.00	2.00 2.50 3.00 3.50 4.00	1.38 1.75 2.00 2.25 2.50	6.00 7.50 9.00 10.50 12.00	4.00 5.00 6.00 7.00 8.00	4.19 5.19 6.25 7.25 8.25	3.19 3.94 4.75 5.50 6.25
5 6 8 10 12	5.56 6.62 8.62 10.75 12.75	7.50 9.00 12.00 15.00 18.00	5.00 6.00 8.00 10.00 12.00	3.12 3.75 5.00 6.25 7.50	15.00 18.00 24.00 30.00 36.00	10.00 12.00 16.00 20.00 24.00	10.31 12.31 16.31 20.38 24.38	7.75 9.31 12.31 15.38 18.38
14 16 18 20 22	14.00 16.00 18.00 20.00 22.00	21.00 24.00 27.00 30.00 33.00	14.00 16.00 18.00 20.00 22.00	8.75 10.00 11.25 12.50 13.50	42.00 48.00 54.00 60.00 66.00	28.00 32.00 36.00 40.00 44.00	28.00 32.00 36.00 40.00 44.00	21.00 24.00 27.00 30.00 33.00
24 26 28 30 32	24.00 26.00 28.00 30.00 32.00	36.00 39.00 42.00 45.00 48.00	24.00 26.00 28.00 30.00 32.00	15.00 16.00 17.25 18.50 19.75	72.00 - - - -	48.00 - - - -	48.00 - - - -	36.00 - - - -
34 36 38 40 42	34.00 36.00 38.00 40.00 42.00	51.00 54.00 57.00 60.00 63.00	34.00 36.00 38.00 40.00 42.00	21.00 22.25 23.62 24.88 26.00	- - - - -	- - - - -	- - - - -	- - - - -
44 46 48	44.00 46.00 48.00	66.00 69.00 72.00	44.00 46.00 48.00	27.38 28.62 29.88	- - -	- - -	- - -	- - -

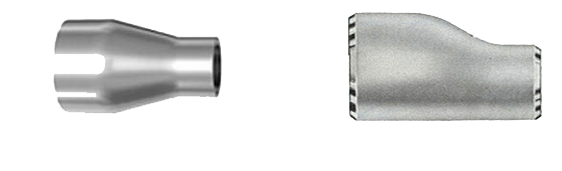

REDUCER SIZE

ANSI

Nominal Pipe Size (NPS)	Outside Diameter at Bevel		Center-to-End
Nominal Pipe Size (NPS)	D1	D2	H
¾×½ ¾×⅜	1.05 1.05	0.84 0.68	1.50 1.50
1×¾ 1×½	1.32 1.32	1.05 0.84	2.00 2.00
1¼×1 1¼×¾ 1¼×½	1.66 1.66 1.66	1.32 1.05 0.84	2.00 2.00 2.00
1½×1¼ 1½×1 1½×¾ 1½×½	1.90 1.90 1.90 1.90	1.66 1.32 1.05 0.84	2.50 2.50 2.50 2.50
2×1½ 2×1¼ 2×1 2×¾	2.38 2.38 2.38 2.38	1.90 1.66 1.32 1.05	3.00 3.00 3.00 3.00
2½×2 2½×1½ 2½×1¼ 2½×1	2.88 2.88 2.88 2.88	2.38 1.90 1.66 1.32	3.50 3.50 3.50 3.50
3×2½ 3×2 3×1½ 3×1¼	3.50 3.50 3.50 3.50	2.88 2.38 1.90 1.66	3.50 3.50 3.50 3.50
3½ ×3 3½×2½ 3½ ×2 3½×1½ 3½×1¼	4.00 4.00 4.00 4.00 4.00	3.50 2.88 2.38 1.90 1.66	4.00 4.00 4.00 4.00 4.00
4×3½ 4×3 4×2½ 4×2 4×1½	4.50 4.50 4.50 4.50 4.50	4.00 3.50 2.88 2.38 1.90	4.00 4.00 4.00 4.00 4.00
5×4 5×3½ 5×3 5×2½ 5×2	5.56 5.56 5.56 5.56 5.56	4.50 4.00 3.50 2.88 2.38	5.00 5.00 5.00 5.00 5.00
6×5 6×4 6×3½ 6×3 6×2½	6.62 6.62 6.62 6.62 6.62	5.56 4.50 4.00 3.50 2.88	5.50 5.50 5.50 5.50 5.50
8×6 8×5 8×4 8×3½	8.62 8.62 8.62 8.62	6.62 5.56 4.50 4.00	6.00 6.00 6.00 6.00
10×8 10×6 10×5 10×4	10.75 10.75 10.75 10.75	8.62 6.62 5.56 4.50	7.00 7.00 7.00 7.00
12×10 12×8 12×6 12×5	12.75 12.75 12.75 12.75	10.75 8.62 6.62 5.56	8.00 8.00 8.00 8.00
14×12 14×10 14×8 14×6	14.00 14.00 14.00 14.00	12.75 10.75 8.62 6.62	13.00 13.00 13.00 13.00
16×14 16×12 16×10 16×8	16.00 16.00 16.00 16.00	14.00 12.75 10.75 8.62	14.00 14.00 14.00 14.00
18×16 18×14 18×12 18×10	18.00 18.00 18.00 18.00	16.00 14.00 12.75 10.75	15.00 15.00 15.00 15.00
20×18 20×16 20×14 20×12	20.00 20.00 20.00 20.00	18.00 16.00 14.00 12.75	20.00 20.00 20.00 20.00
22×20 22×18 22×16 22×14	22.00 22.00 22.00 22.00	20.00 18.00 16.00 14.00	20.00 20.00 20.00 20.00
24×22 24×20 24×18 24×16	24.00 24.00 24.00 24.00	22.00 20.00 18.00 16.00	20.00 20.00 20.00 20.00
26×24 26×22 26×20 26×18	26.00 26.00 26.00 26.00	24.00 22.00 20.00 18.00	24.00 24.00 24.00 24.00
28×26 28×24 28×20 28×18	28.00 28.00 28.00 28.00	26.00 24.00 20.00 18.00	24.00 24.00 24.00 24.00
30×28 30×26 30×24 30×20	30.00 30.00 30.00 30.00	28.00 26.00 24.00 20.00	24.00 24.00 24.00 24.00
32×30 32×28 32×26 32×24	32.00 32.00 32.00 32.00	30.00 28.00 26.00 24.00	24.00 24.00 24.00 24.00
34×32 34×30 34×26 34×24	34.00 34.00 34.00 34.00	32.00 30.00 26.00 24.00	24.00 24.00 24.00 24.00
36×34 36×32 36×30 36×26 36×24	36.00 36.00 36.00 36.00 36.00	34.00 32.00 30.00 26.00 24.00	24.00 24.00 24.00 24.00 24.00
38×36 38×34 38×32 38×30 38×28 38×26	38.00 38.00 38.00 38.00 38.00 38.00	36.00 34.00 32.00 30.00 28.00 26.00	24.00 24.00 24.00 24.00 24.00 24.00
40×38 40×36 40×34 40×32 40×30	40.00 40.00 40.00 40.00 40.00	38.00 36.00 34.00 32.00 30.00	24.00 24.00 24.00 24.00 24.00
42×40 42×38 42×36 42×34 42×32 42×30	42.00 42.00 42.00 42.00 42.00 42.00	40.00 38.00 36.00 34.00 32.00 30.00	24.00 24.00 24.00 24.00 24.00 24.00
44×42 44×40 44×38 44×36	44.00 44.00 44.00 44.00	42.00 40.00 38.00 36.00	24.00 24.00 24.00 24.00
46×44 46×42 46×40 46×38	46.00 46.00 46.00 46.00	44.00 42.00 40.00 38.00	28.00 28.00 28.00 28.00
48×46 48×44 48×42 48×40	48.00 48.00 48.00 48.00	46.00 44.00 42.00 40.00	28.00 28.00 28.00 28.00

TEE SIZE

ANSI

Nominal Pipe Size (NPS)	Outsiden Diameter at Bevel		Center-to-End
Nominal Pipe Size (NPS)	D1	D2	C	M
½×½×½ ½×½×⅜ ½×½×¼	0.84 0.84 0.84	0.84 0.68 0.54	1.00 1.00 1.00	1.00 1.00 1.00
¾×¾×¾ ¾×¾×½ ¾×¾×⅜	1.05 1.05 1.05	1.05 0.84 0.68	1.12 1.12 1.12	1.12 1.12 1.12
1×1×1 1×1×¾ 1×1×½	1.32 1.32 1.32	1.32 1.05 0.84	1.50 1.50 1.50	1.50 1.50 1.50
1¼×1¼×1¼ 1¼×1¼×1 1¼×1¼×¾ 1¼×1¼×½	1.66 1.66 1.66 1.66	1.66 1.32 1.05 0.84	1.88 1.88 1.88 1.88	1.88 1.88 1.88 1.88
1½×1½×1½ 1½×1½×1¼ 1½×1½×1 1½×1½×¾ 1½×1½×½	1.90 1.90 1.90 1.90 1.90	1.90 1.66 1.32 1.05 0.84	2.25 2.25 2.25 2.25 2.25	2.25 2.25 2.25 2.25 2.25
2×2×2 2×2×1½ 2×2×1¼ 2×2×1 2×2×¾	2.38 2.38 2.38 2.38 2.38	2.38 1.90 1.66 1.32 1.05	2.50 2.50 2.50 2.50 2.50	2.50 2.38 2.25 2.00 1.75
2½×2½×2½ 2½×2½×2 2½×2½×1½ 2½×2½×1¼ 2½×2½×1	2.88 2.88 2.88 2.88 2.88	2.88 2.38 1.90 1.66 1.32	3.00 3.00 3.00 3.00 3.00	3.00 2.75 2.62 2.50 2.25
3×3×3 3×3×2½ 3×3×2 3×3×1½ 3×3×1¼	3.50 3.50 3.50 3.50 3.50	3.50 2.88 2.38 1.90 1.66	3.38 3.38 3.38 3.38 3.38	3.38 3.25 3.00 2.88 2.75
3½×3½×3½ 3½×3½×3 3½×3½×2½ 3½×3½×2 3½×3½×1½	4.00 4.00 4.00 4.00 4.00	4.00 3.50 2.88 2.38 1.90	3.75 3.75 3.75 3.75 3.75	3.75 3.62 3.50 3.25 3.12
4×4×4 4×4×3½ 4×4×3 4×4×2½ 4×4×2 4×4×1½	4.50 4.50 4.50 4.50 4.50 4.50	4.50 4.00 3.50 2.88 2.38 1.90	4.12 4.12 4.12 4.12 4.12 4.12	4.12 4.00 3.88 3.75 3.50 3.38
5×5×5 5×5×4 5×5×3½ 5×5×3 5×5×2½ 5×5×2	5.56 5.56 5.56 5.56 5.56 5.56	5.56 4.50 4.00 3.50 2.88 2.38	4.88 4.88 4.88 4.88 4.88 4.88	4.88 4.62 4.50 4.38 4.25 4.12
6×6×6 6×6×5 6×6×4 6×6×3½ 6×6×3 6×6×2½	6.62 6.62 6.62 6.62 6.62 6.62	6.62 5.56 4.50 4.00 3.50 2.88	5.62 5.62 5.62 5.62 5.62 5.62	5.62 5.38 5.12 5.00 4.88 4.75
8×8×8 8×8×6 8×8×5 8×8×4 8×8×3½	8.62 8.62 8.62 8.62 8.62	8.62 6.62 5.56 4.50 4.00	7.00 7.00 7.00 7.00 7.00	7.00 6.62 6.38 6.12 6.00
10×10×10 10×10×8 10×10×6 10×10×5 10×10×4	10.75 10.75 10.75 10.75 10.75	10.75 8.62 6.62 5.56 4.50	8.50 8.50 8.50 8.50 8.50	8.50 8.00 7.62 7.50 7.25
12×12×12 12×12×10 12×12×8 12×12×6 12×12×5	12.75 12.75 12.75 12.75 12.75	12.75 10.75 8.62 6.62 5.56	10.00 10.00 10.00 10.00 10.00	10.00 9.50 9.00 8.62 8.50
14×14×14 14×14×12 14×14×10 14×14×8 14×14×6	14.00 14.00 14.00 14.00 14.00	14.00 12.75 10.75 8.62 6.62	11.00 11.00 11.00 11.00 11.00	11.00 10.62 10.12 9.75 9.38
16×16×16 16×16×14 16×16×12 16×16×10 16×16×8 16×16×6	16.00 16.00 16.00 16.00 16.00 16.00	16.00 14.00 12.75 10.75 8.62 6.62	12.00 12.00 12.00 12.00 12.00 12.00	12.00 12.00 11.62 11.12 10.75 10.38
18×18×18 18×18×16 18×18×14 18×18×12 18×18×10 18×18×8	18.00 18.00 18.00 18.00 18.00 18.00	18.00 16.00 14.00 12.75 10.75 8.62	13.50 13.50 13.50 13.50 13.50 13.50	13.50 13.00 13.00 12.62 12.12 11.75
20×20×20 20×20×18 20×20×16 20×20×14 20×20×12 20×20×10 20×20×8	20.00 20.00 20.00 20.00 20.00 20.00 20.00	20.00 18.00 16.00 14.00 12.75 10.75 8.62	15.00 15.00 15.00 15.00 15.00 15.00 15.00	15.00 14.50 14.00 14.00 13.62 13.12 12.75
22×22×22 22×22×20 22×22×18 22×22×16 22×22×14 22×22×12 22×22×10	22.00 22.00 22.00 22.00 22.00 22.00 22.00	22.00 20.00 18.00 16.00 14.00 12.75 10.75	16.50 16.50 16.50 16.50 16.50 16.50 16.50	16.50 16.00 15.62 15.00 15.00 14.62 14.12
24×24×24 24×24×22 24×24×20 24×24×18 24×24×16 24×24×14 24×24×12 24×24×10	24.00 24.00 24.00 24.00 24.00 24.00 24.00 24.00	24.00 22.00 20.00 18.00 16.00 14.00 12.75 10.75	17.00 17.00 17.00 17.00 17.00 17.00 17.00 17.00	17.00 17.00 17.00 16.50 16.00 16.00 15.62 15.12

CAP SIZE

ANSI

Nominal Pipe Size (NPS)	Outside Diameter at Bevel D	End-to-End
		CAP
		Length(1)	Limiting Wall thickness for length "E"	Length(2)
		E	Limiting Wall thickness for length "E"	E1
½ ¾ 1 1¼ 1½	0.84 1.05 1.32 1.66 1.90	1.00 1.00 1.50 1.50 1.50	0.18 0.15 0.18 0.19 0.20	1.00 1.00 1.50 1.50 1.50
2 2½ 3 3½ 4	2.38 2.88 3.50 4.00 4.50	1.50 1.50 2.00 2.50 2.50	0.22 0.28 0.30 0.32 0.34	1.75 2.00 2.50 3.00 3.00
5 6 8 10 12	5.56 6.62 8.62 10.75 12.75	3.00 3.50 4.00 5.00 6.00	0.38 0.43 0.50 0.50 0.50	3.50 4.00 5.00 6.00 7.00
14 16 18 20 22	14.00 16.00 18.00 20.00 22.00	6.50 7.00 8.00 9.00 10.00	0.50 0.50 0.50 0.50 0.50	7.50 8.00 9.00 10.00 10.00
24 26 28 30 32	24.00 26.00 28.00 30.00 32.00	10.50 10.50 10.50 10.50 10.50	0.50 - - - -	12.00 - - - -
34 36 38 40 42	34.00 36.00 38.00 40.00 42.00	10.50 10.50 12.00 12.00 12.00	- - - - -	- - - - -
44 46 48	44.00 46.00 48.00	13.50 13.50 13.50	- - -	- - -
